DiY SaberStripe/Striplight

DiY SaberStripe/Striplight

Lichtformer kann man in einer Fülle von Ausführungen erhalten. Wer dieses Blog schon ein paar Tage verfolgt, der weiß, dass ich die Möglichkeit des Selbstbauens sehr schätze, und zwar aus zwei Gründen.

1. Bin ich nicht immer willens, Geld für etwas auszugeben, von dem ich nicht weiß,
ob ich es wirklich benötige, bzw. ob es so funktioniert wie es soll.

2. Lernt man durch das Selbstbauen die Funktion (und warum es so funktioniert) besser
zu verstehen.

Es kann trotzdem gut sein, dass ich etwas, das ich selbst gebaut habe, später trotzdem noch kaufe. Schließlich sind die meisten industriell hergestellten Produkte vom Handling her etwas besser.

Die heutige Bastelei ist Sam von Radeldudel.de geschuldet. Vor ein paar Wochen schickte er mir diesen Link (www.saberstrip.com). Ein sehr cooler Lichtformer. Allerdings werden für dieses modifizierte Abflussrohr stattliche 135 Doller aufgerufen. Das geht auch günstiger. Die Bauanleitung folgt sogleich, die Kosten liegen hier bei ca. 15 Euro.


Materialliste:

> 1x 100er HT-Rohr 1m
> 2x HT-Endstopfen 100er
> 1x Plattenkloben (Klingt doof, heißt aber so), gibts in der Werkzeugabteilung
> 35cm x 80cm Pet-Folie 0,8mm
> Ein paar Nieten oder Zylinderschrauben mit Muttern
> ca. 20cm x 80cm Karton
> Alufolie
> Ducktape



















1. Schritt:
Markiere dir auf dem Rohr einen Ausschnitt von 8cm x 70cm.

2. Schritt:
Mit der Feinsäge schneidest du an der Markierung entlang. Nicht wundern, das Rohr steht unter Spannung und wird sich etwas verformen. Wenn das Sägeblatt dadurch klemmt, ist ein Schaubenzieher, der als Keil in den Sägeschlitz gesteckt wird, hilfreich.

3. Schritt:
Mit Sandpapier raust du beide Seiten des Bastlerglases an, damit es diffus wird.













4. Schritt:

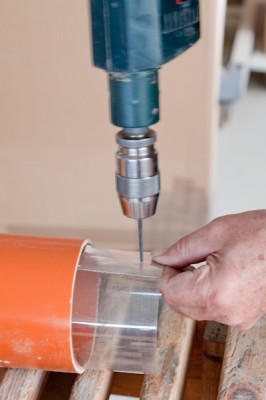

Das Bastlerglas wird aufgerollt und soweit in das Rohr gesteckt, dass nur noch ein paar Zentimeter oben rausgucken. Jetzt ist eine zweite Person angesagt. Einer drückt das Glas gegen die Wandung des Rohres. Der Andere bohrt zwei Löcher in die Überlappung des Glases und vernietet (oder verschraubt) es an der Stelle. Das wird ca. alle 10-15 cm. wiederholt. Hierdurch drückt das Bastlerglas das KG-Rohr etwas auseinander,  so dass der Ausschnitt wieder rechteckig wird.

5. Schritt:
90° Grad versetzt vom Lichtausschnitt befestigst du ganz unten den Plattenkloben. An dem wird später der Schirmneiger zur Befestigung und Ausrichtung am Stativ aufgesteckt.

6. Schritt:

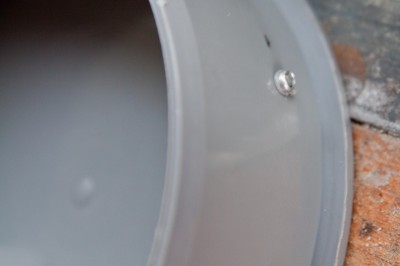

In das KG-Endstück wird mittig ein Loch gebohrt. Hieran wird mittels der 1/4 Zoll-Schraube der Funkauslöser für den Blitz befestigt. Ausserdem werden in die Seite des Entstückes jeweils gegenüberliegen zwei Nieten (oder Zylinderschrauben) eingesetzt. Diese müssen vom Rand soweit entfernt sein, wie der Abstand zwischen KG-Rohr und der Nut für die Dichtung ist.













7. Schritt:
Als nächstes steckst du das Endstück mit den Nieten in das Rohr und makierst die Stelle, an der die Nieten das Rohr berühren.

8. Schritt:
An der Markierung sägst du zwei Schlitze bis zur Nut für die Dichtung ins Rohr. Der Schlitz muss mindstens so breit sein wie der Durchmesser der Niete. Dadurch kannst du das Endstück mit dem montierten Blitz durch eine leichte Drehung im Rohr befestigen.

9. Schritt:
Um den Lichaustritt gleichmäßig zu bekommen wird Alufolie auf einen ca. 20cm x 80cm Kartonstreifen geklebt und dieser gegenüber der Lichaustrittsöffnung mit Klebefilm befestigt.













10.  Schritt:
Abschließend wird in das zweite Endstück Alufolie als Reflektor geklebt und das ganze diletantisch  mit Ducktape am Rohr befestigt (es gibt auch Rohrmuffen um zwei Enden miteinander zu verbinden).

FERTIG!!!



















Der erste quick and dirty Test verlief erfolgreich. Mal sehen wie die nächsten Feldversuche laufen…

Viel Spaß beim Nachbauen. Ich freue mich über Feedback und Verbesserungsvorschläge.




„So long, and thanks for all the fish!“
